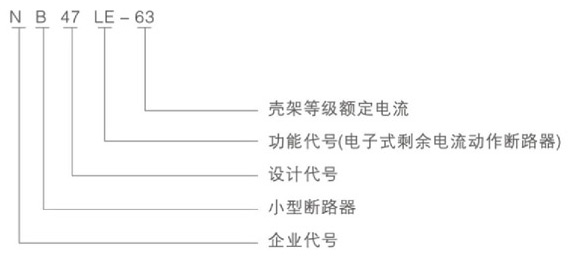

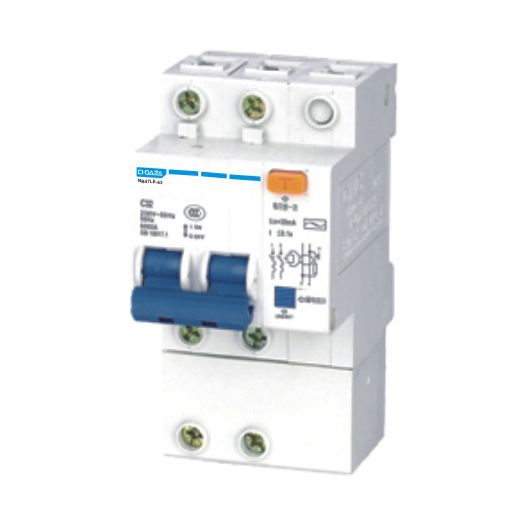

型號及其含義

工作環境及安裝條件

·正常工作條件：

周圍空氣溫度：周圍空氣溫度上限為+40℃，下限為-5℃，24h內其平均值不超過+35℃。

海拔：安裝地點的海拔不超過2000m。

·大氣條件：

a.濕度：安裝地點的空氣相對濕度在最高溫度為+40℃時不超過50%，在較低溫度下可允許較高相對濕度，例如20℃時達90%。

b.污染等級：斷路器污染等級為2級。

·安裝條件

安裝類別：Ⅱ、Ⅲ級。

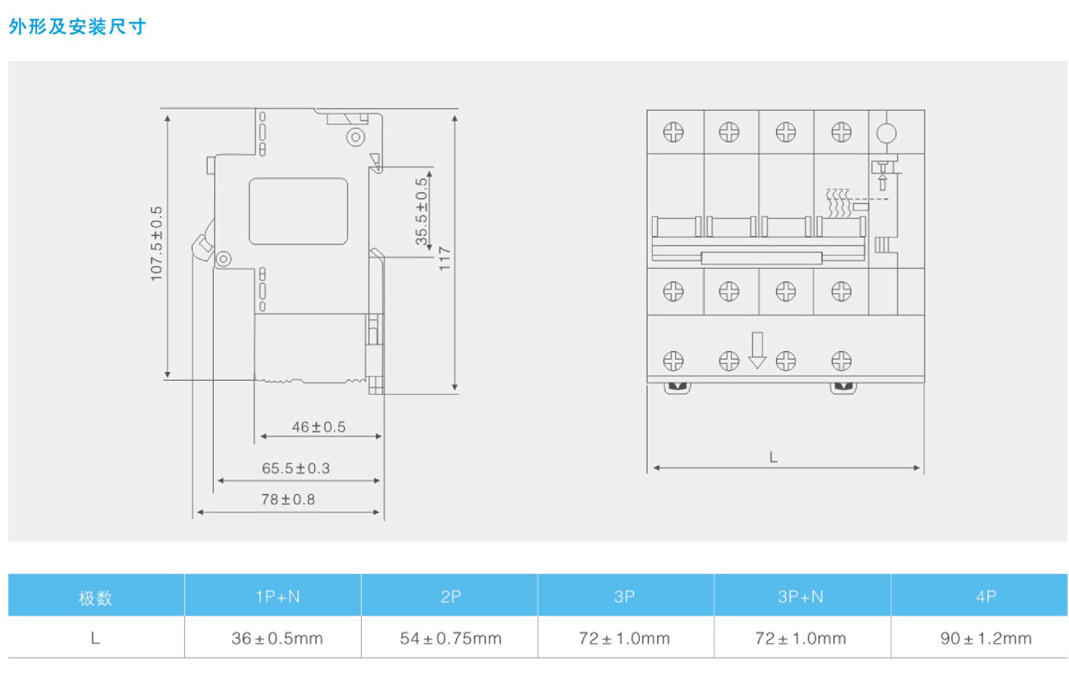

安裝型式：采用TH35-7.5型鋼安裝軌安裝。

主要參數及技術性能

·主要規格：

        按額定電流In分：6A、10A、16A、20A、25A、32A、40A、50A、60A ；

        按額定剩余動作電流I△n分：0.03A、0.1A、0.3A；

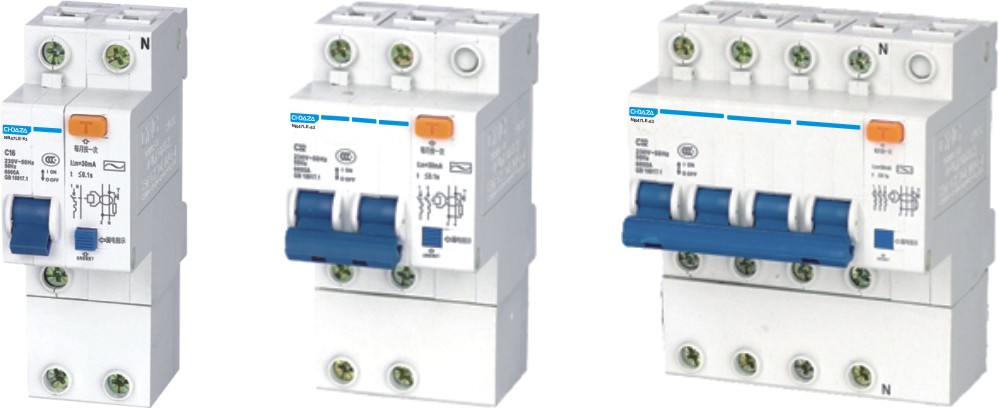

        按極數和電流回路數分：

        a.單極兩線剩余電流動作斷路器；

        b.兩極剩余電流動作斷路器；

        c.三極剩余電流動作斷路器；

        d.三極四線剩余電流動作斷路器；

        e.四極剩余電流動作斷路器。

        按瞬時脫扣器特性分：C型，D型。

·技術參數：

        額定電壓Un：?jiǎn)螛O兩線和兩極：230V，三極、三極四線和四極：400V；

        額定短路分?jǐn)嗄芰cn：4500A(C50，C60，D6 D60)；6000A(C6 C40)；

        額定剩余接通和分?jǐn)嗄芰?I△m：2000A；

        額定剩余不動作電流l△no：0.5I△n；

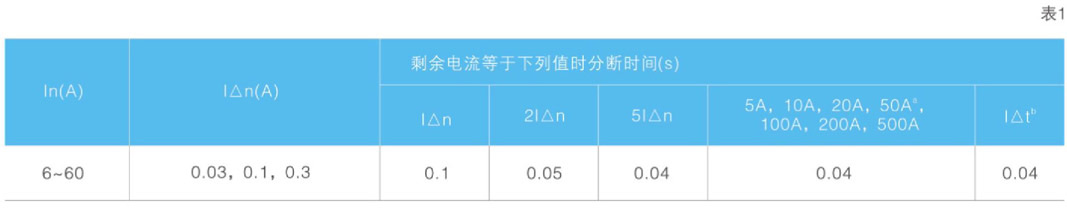

        剩余電流動作的分?jǐn)鄷r(shí)間(見表1)；

注：a.5A，10A，20A，50A，100A，200A，500A的試驗對大于過電流瞬時脫扣范圍下限的電流不進行試驗。

b.在I△t等于C型或D型的過電流瞬時脫扣范圍下限的電流時進行試驗。

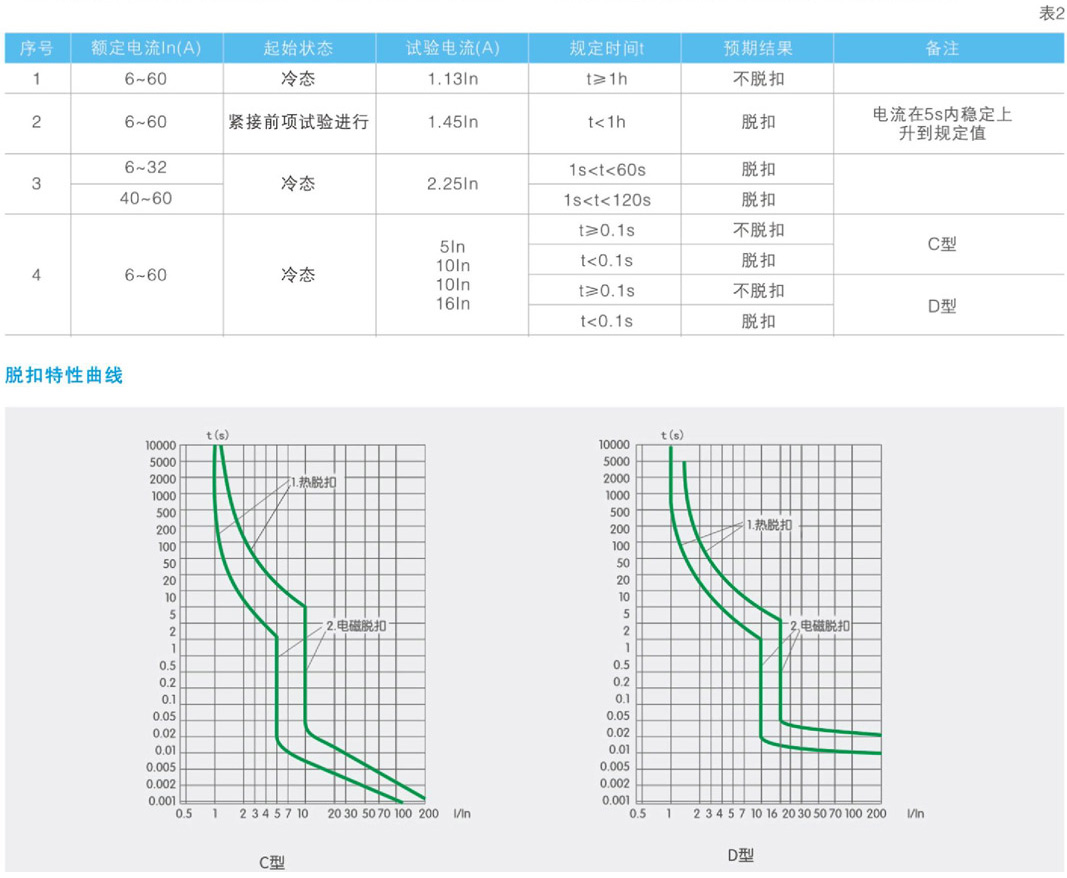

·過電流保護特性(見表2)；

·機械電氣壽命；

a.電氣壽命：2000次，COSφ=0.85 0.9；

b.機械壽命：2000次；

c.操作頻率：In≤25A 240次/h；In>25A 120次/h。

·絕緣耐沖擊電壓性能：

a.各極連接在一起與中性極之間能承受峰值為6000V的沖擊電壓；

b.各極與中性極連接在一起與金屬支架之間能承受峰值為8000V的沖擊電壓。

·剩余電流動作斷路器在峰值電流為200A沖擊電流和峰值電壓為2.5 Un浪涌過電壓作用下具有承受能力，且不引起誤動作。

訂貨須知

訂貨時要標明下列各點：

產品型號和名稱：如NB47LE-63剩余電流動作斷路器；

額定電流，如40A；

極線數，如單極兩線；

瞬時脫扣器類型，如C型；

額定剩余動作電流，如0.03A；

訂貨數量，如50臺。

訂貨舉例：NB47LE-63剩余電流動作斷路器，單極兩線，C40，0.03A，50臺。
