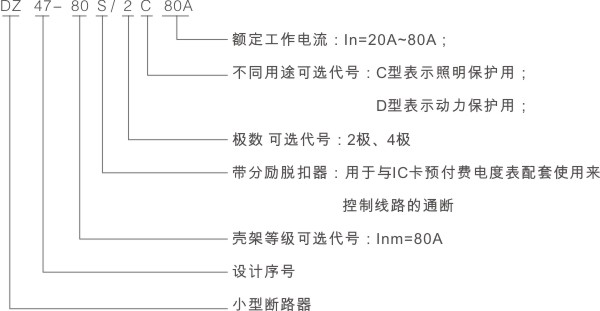

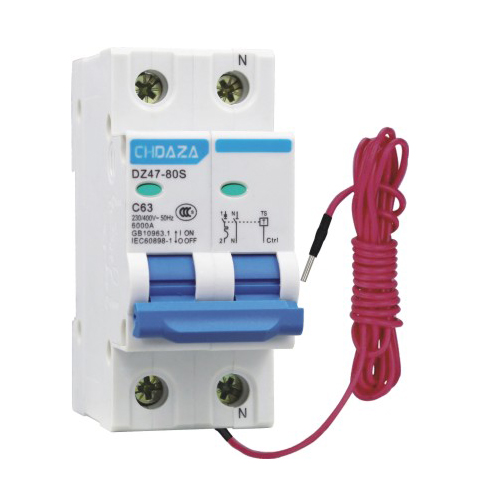

型號及其含義

注：1.DZ47-80S為控制信號得電瞬時脫扣；

2.不同用途供貨時客戶未注明默認為C型；

技術參數

◎斷路器瞬時脫扣器的供貨形式為C型，其他型式用戶可很特殊訂貨；

◎斷路器的短路分斷能力為6000A;

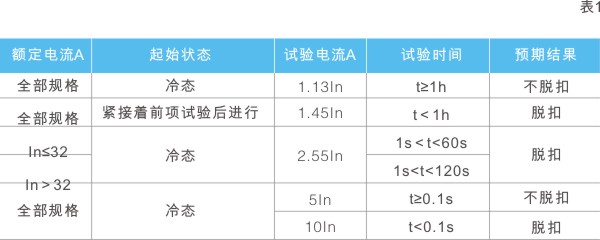

◎斷路器過電流保護特殊(見表1)

機械電氣壽命

電氣壽命：4000次，COSφ=0.85～0.9；

機械壽命：15000次。（其中5000次直接人力操作，操作頻率In=25A為240次/小時）,In>25A為120次/小時;1000次由分勵脫扣器控制分斷，每次間隔時間≥3min)

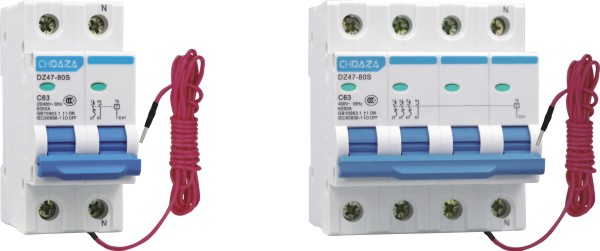

功能特點

◎斷路器具有一個過電流保護極和一個開閉中性極，并帶有分勵脫扣裝置。

◎開閉中性極比過電流保護極先接通后分斷；

◎額定分斷能力高，可達6kA;

◎斷路器操作機構為帶儲能式自由脫扣機構，觸點快速閉合，克服了因人力操作手柄速度快慢帶來的不利影響，大大提高了產品使用壽命；在正常工作時，觸頭只能停留在閉合或斷開位置；

◎帶指觸防護組合型接觸端子，安全性能高；分勵脫扣器由或控硅、電磁脫扣器等組成驅動元件；

◎殼體和部件均采用國外進口的高阻燃、耐高溫、耐沖擊塑料制成。

工作原理

使用時通過信號輸入端口給斷路器智能分勵脫扣器極加上控制電壓， 即信號電壓（可由遠端控制線路提供），然后將斷路器手柄推向閉合位置，通過操作機構帶動動觸頭向靜觸頭運行并與靜觸頭可靠接觸，并接通線路。當線路發生過載故障時，過載電流使熱雙金屬元件彎曲，過載脫扣器動作，推動鎖定機構復位，從而實現分斷線路。當線路發生短路故障時，短路電流使瞬時脫扣器動作，推動鎖定機構復位，實現分斷線路。當因為某種需要，必須立即切斷線路時，可能通過無線控制系統斷開控制電壓，此時信號電壓檢測電路得行信號后，對分勵線圈輸出電壓信號，推動整個分勵線圈動作，并同時帶動鎖定機構復位，實現分斷功能。因此，該產品不同的線路狀態下，均能達到分斷的目的。

應用示例

◎具體常見的應用方案（見圖1）

◎根據用戶需要本公司可生產額定最大電流100A的卡式電表專用開關。

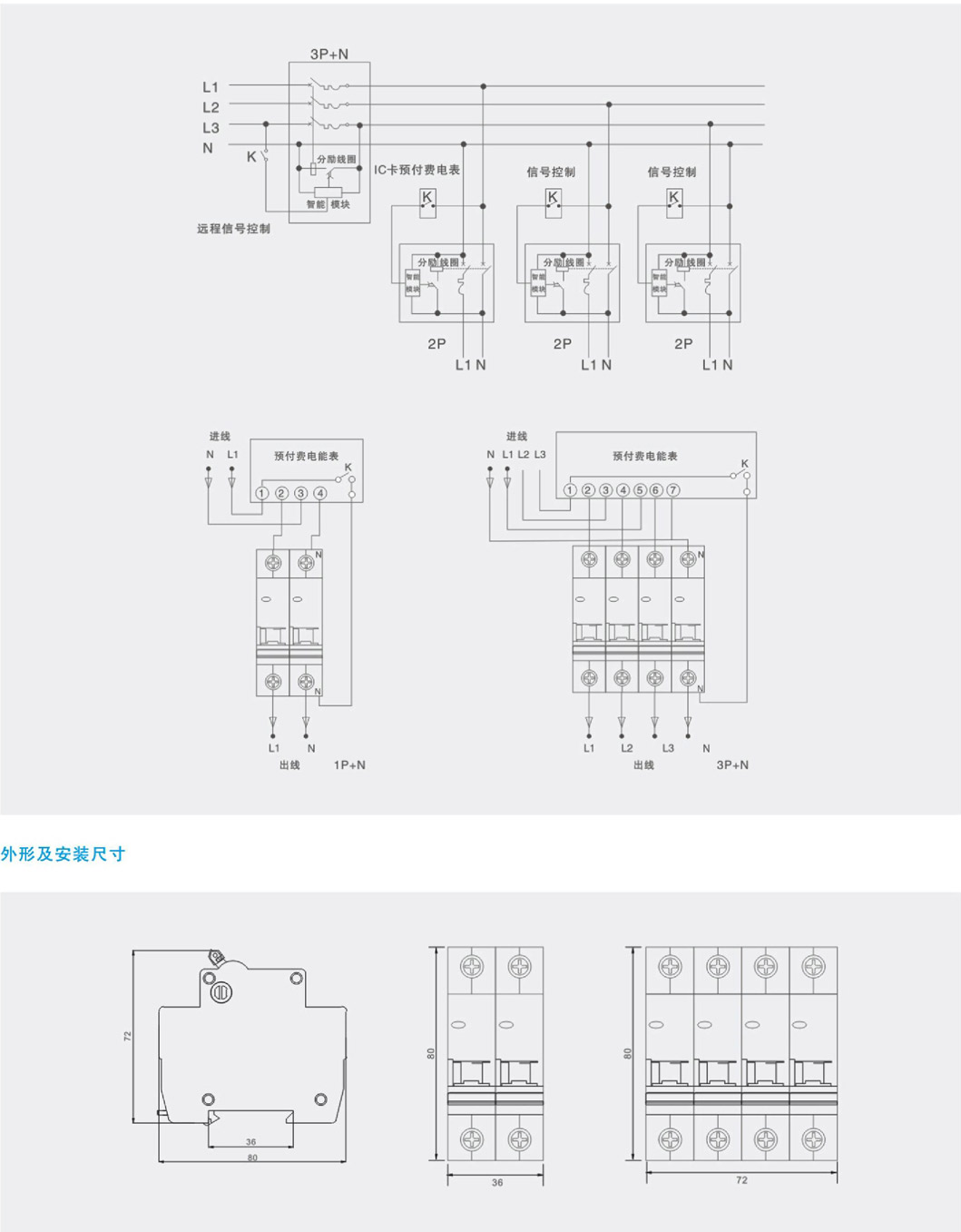

◎安裝接線圖（見圖2）
