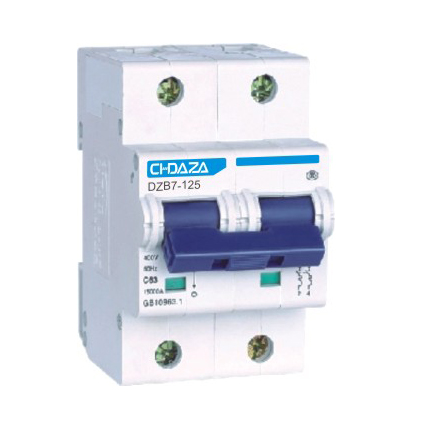

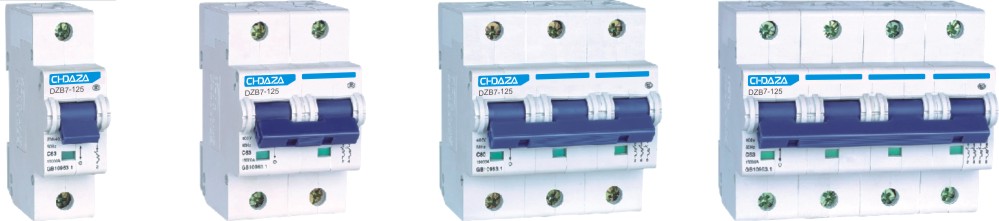

DZB7-125小型斷路器
DZB7-125系列小型斷路器(以下簡稱斷路器)主要適用于交流50Hz，額定電壓230V/400V額定工作電流至125A的電力線路中對電力設施和電氣設備驚醒過電流保護，亦可用于不頻繁的通斷操作。
該產品性能可靠，保護特性精確、分斷能力高、體積小、美觀大方，是理想的更新?lián)Q代產品。
符合標準：GB 10963.1、IEC60898-1。

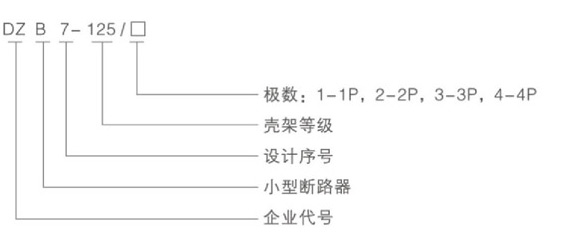

型號及含義
正常工作條件
1、周圍空氣溫度上限不超過+40℃，下限值不低于-5℃，24h內平均溫度不超過+35℃。
2、安裝地點的海拔高度不超過2000m。
3、安裝地點的大氣相對濕度，在周圍最高溫度+40℃時不超過50%，在較低溫度下可以有較高的相對濕度，例如：20℃時達90%。對由于溫度變化偶爾產生的凝露應采取特殊的措施。
4、污染等級：2級。
5、過電壓類別：Ⅱ、Ⅲ類。
6、斷路器采用TH35-7.5標準導軌安裝。
7、斷路器一般應垂直安裝，手柄向上為接通電流位置。
8、安裝處應無顯著沖擊和振動。
結構特征
產品采用高精度雙金屬材料作為反時限熱保護元件，保護特性精確，操作機構再扣可靠，觸頭系統采用雙斷點串聯結構、雙滅弧系統，斷點電壓低，在高分斷能力的情況下，限流特性好。該產品巧妙地設置了操作手柄合閘門檻，只有操作力達到一定值時，才能讓觸頭快速閉合，使觸頭閉合固定在一定高速之下，相對排除了人為因素對觸頭閉合速度的影響，減少了接通時觸頭的電磨損，提高了斷路器的壽命和可靠性。
該產品具有明顯的觸頭位置狀態指示。接線端子采用提升式框形結構，接線能力為2.5mm2~50mm2。產品可帶分勵脫扣器、輔助觸頭等附件。
