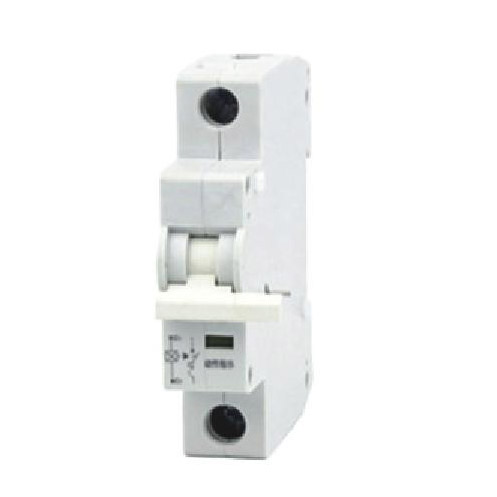

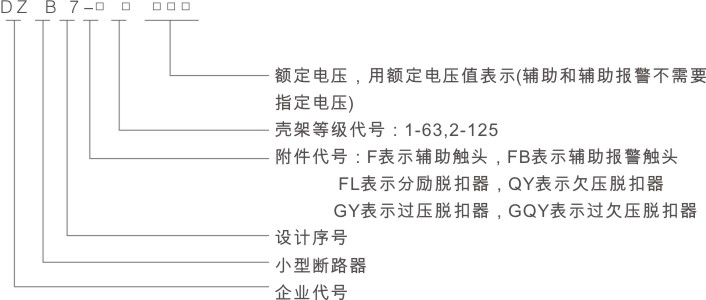

型號及含義

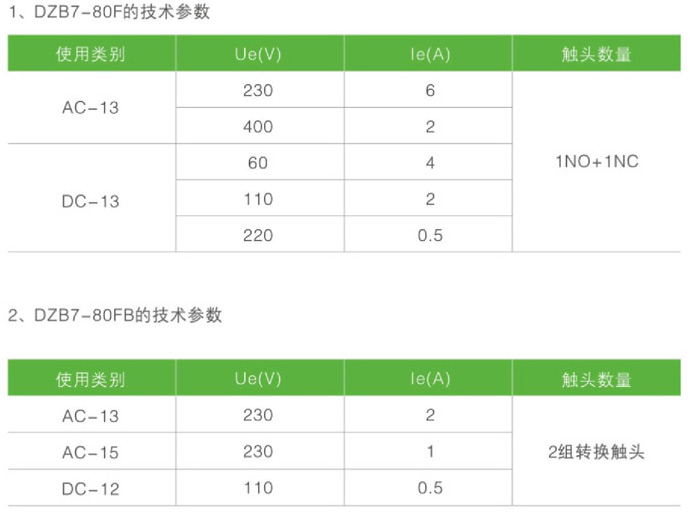

主要技術參數

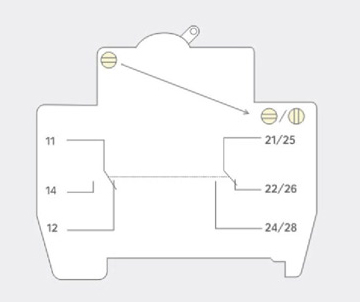

3、DZB7-80FB輔助報警觸頭，具有兩組轉換觸頭，如圖1所示，當黃色指示件處于“”時，兩組均為輔助觸頭，當黃色治時間處于“”時，左邊為輔助觸頭，右邊為報警觸頭。

4、DZB7-80FL的技術參數

DZB7-80FL分勵脫扣器的額定控制電源電壓(Us)為交流50Hz、24V~60V，110V~400V，直流24V~60V，110V~220V。當外施電

源電壓為70%Us~110%Us范圍內，分勵脫扣器能可靠動作，使斷路器斷開。

5、DZB7-80GY、DZB7-80QY、DZB7-80GQY的技術參數

a.額定電壓(Ue)：230V;；

b.過壓整定范圍：Uov=280V±5%；

c.欠壓整定范圍：Uov=170V±5%；

d.過欠壓整定范圍：Uov=280V±5%，Uoe=170V±5%。

6、過壓脫扣器功能

過壓整定值Uov=280V，當外施電壓小于0.95Uov時，過電壓脫扣器不能動作，當外施電壓大于1.05Uov時，過電壓脫扣器必須可靠

動作，使斷路器斷開。

7、欠壓脫扣器功能

欠電壓整定值Uoe=170V，當外施電壓小于0.95Uoe時，欠電壓脫扣器能可靠動作，使斷路器斷開，當外施電壓大于1.05Uoe時，欠電壓脫扣器不能動作，確保斷路器可靠合閘，值得說明的該欠壓脫扣器為電子式欠壓脫扣器，無失壓保護功能，零電壓時斷路器可以合閘。

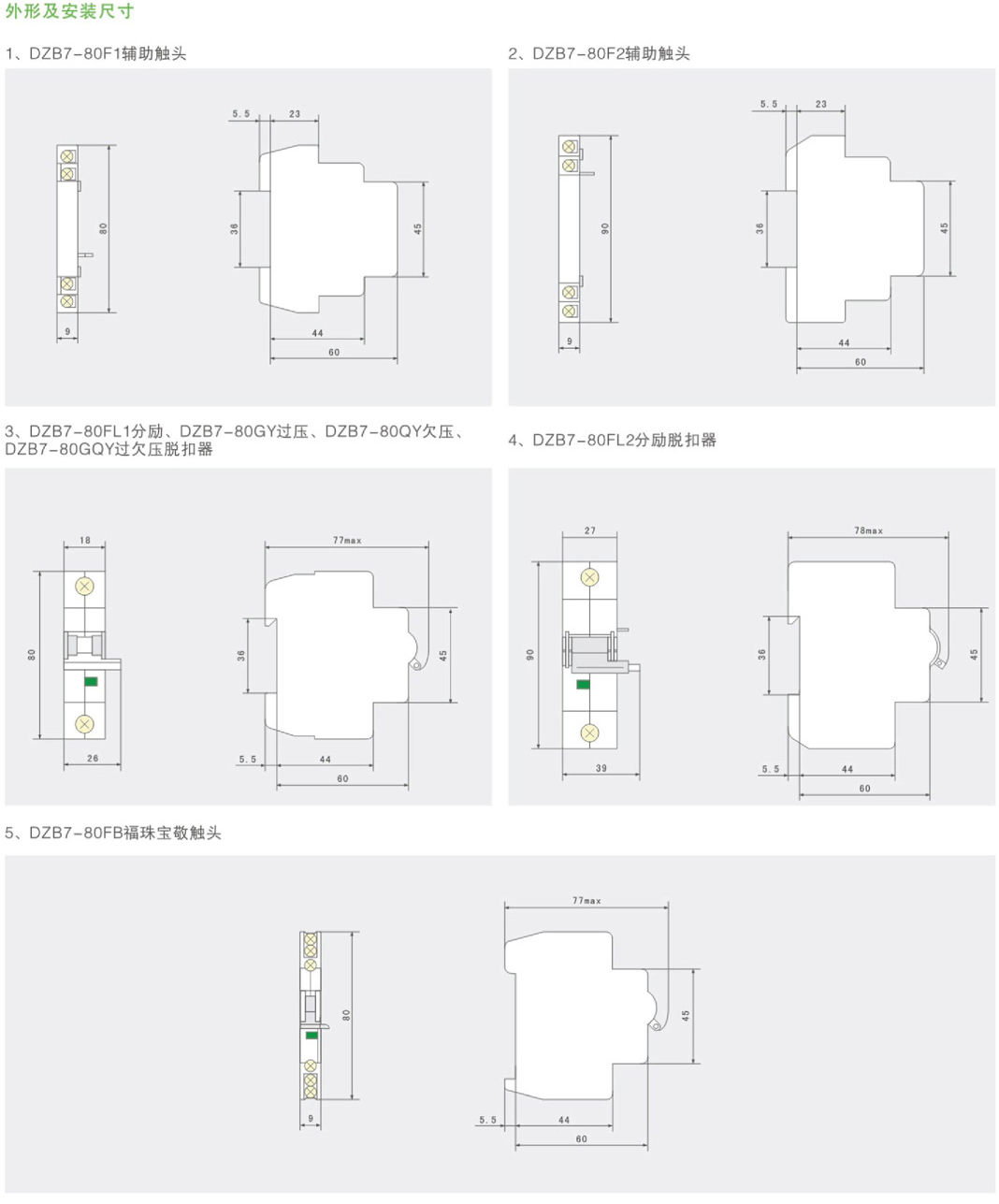

安裝及使用

該系列附件只能與斷路器或都點斷路器組合才能使用，單獨無法使用。

1、DZB7-80系列斷路器與附件的組合

a.斷路器+輔助觸頭

b.斷路器+輔助報警觸頭

c.斷路器+分勵脫扣器

d.斷路器+欠壓脫扣器

e.斷路器+過壓脫扣器

f.斷路器+過欠壓脫扣器

g.斷路器+分勵脫扣器+輔助觸頭

h.斷路器+分勵脫扣器+輔助報警觸頭

2、DZB7-125系列斷路器與附件組合

a.斷路器+分勵脫扣器

b.斷路器+輔助觸頭

c.斷路器+分勵脫扣器+輔助觸頭

DZB7-80系列斷路器附件均安裝于斷路器的左側，輔助觸頭、報警觸頭與斷路器之間用螺釘固定；分勵脫扣器過壓、欠壓、過欠壓

脫扣器與斷路器之間用雙面膠固定，同時參與導軌安裝。

DZB7-125系列小型斷路器的分勵脫扣器安裝于斷路器的左側，輔助觸頭安裝于斷路器的右側。

DZB7-80F、DZB7-80FB、DZB7-80FL、DZB7-80GY、DZB7-80QY、DZB7-80GQY的傳動軸與斷路器的機械聯結，應動作靈活，正確。

DZB7-80FL分勵脫扣器的工作電源不低于100VA。

訂貨須知

1、要求附件與斷路器裝配好時，除說明斷路器型號、規格、數量外，應說明與之相配附件的型號、名稱、數量、組合情況。

2、訂購附件時，應說明附件型號、名稱、數量，其中分勵脫扣器、過壓、欠壓、過欠壓脫扣器應給出額定電壓值。
