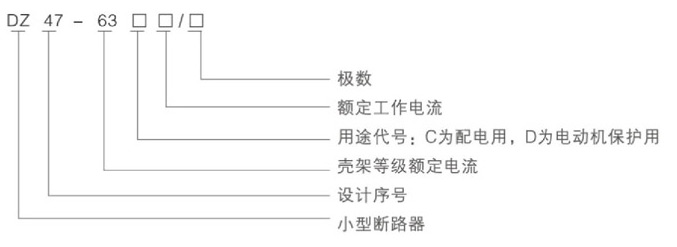

型號及其含義

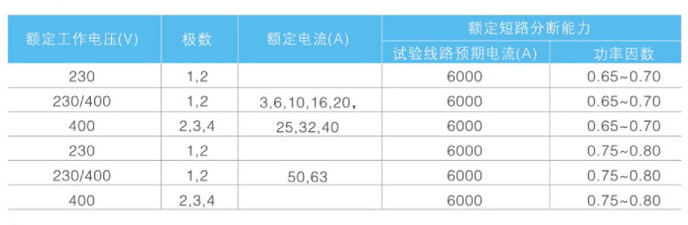

技術參數

注：

    機械壽命：20，000次（斷-通）

    電氣壽命：4000次

    抗?jié)駸嵝裕?類（溫度為55℃，相對濕度為95%）

    接線采用帶夾箍的接線端子，電纜載面可達25mm²

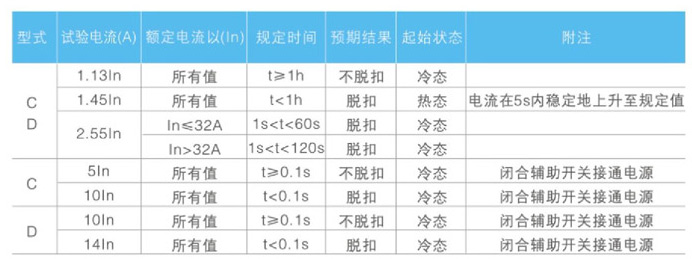

過電流脫扣特性表

結構特性

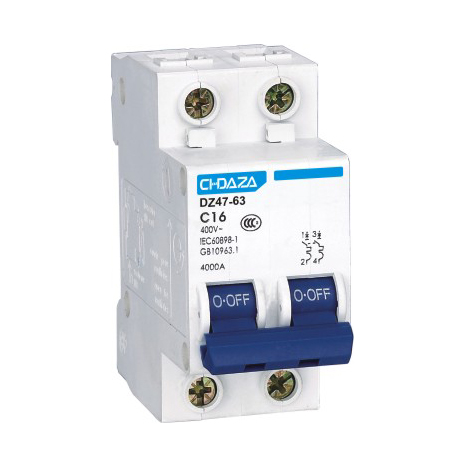

DZ47-63高分斷小型斷路器由塑料外殼、操作機構、觸頭滅弧系統、脫扣機構等組成。外殼采用了高阻燃、高強度的特種塑料，抗沖擊能力強、重量輕、斷路器操作機構的零件采用了高強度塑料制品，在確保靈敏、可靠的同時獲得了最低的轉動慣量，使從短路故障開始開脫扣機構動作的時間很短。脫扣機構由雙金屬片過載反時限脫扣機構和短路瞬動電磁機構二部分組成。觸頭滅弧系統則采用了特殊的導弧角和滅弧室，具有顯著的限流特性。
