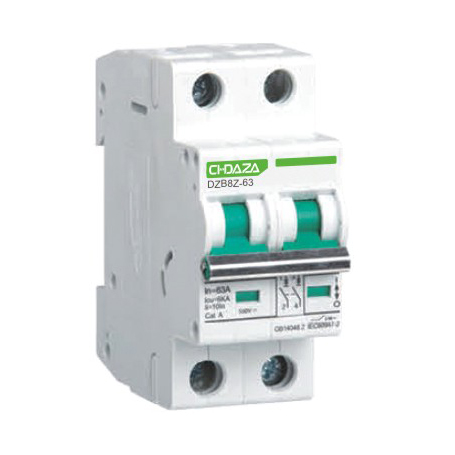

DZB8Z-63直流斷路器
DZB8Z-63系列斷路器是一種具有過載與短路保護的高分?jǐn)嗄芰χ绷餍蛿嗦菲?，二極電壓DC500V，四極電壓DC1000V及以下的直流系統的過載短路保護，廣泛用于直流屏、直流水泵、直流配電柜、直流匯流箱、光伏、風能電站的配電箱系統，通信配電箱保護系統，亦可在正常情況下作線路的不頻繁通斷轉換之用。
產品符合：GB14048.2、IEC60947-2標準。

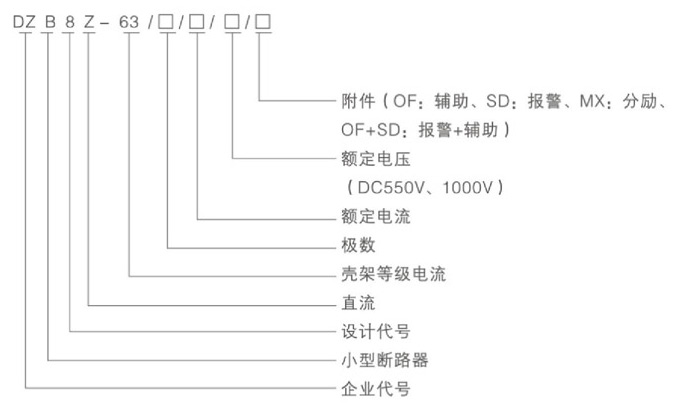

型號及含義

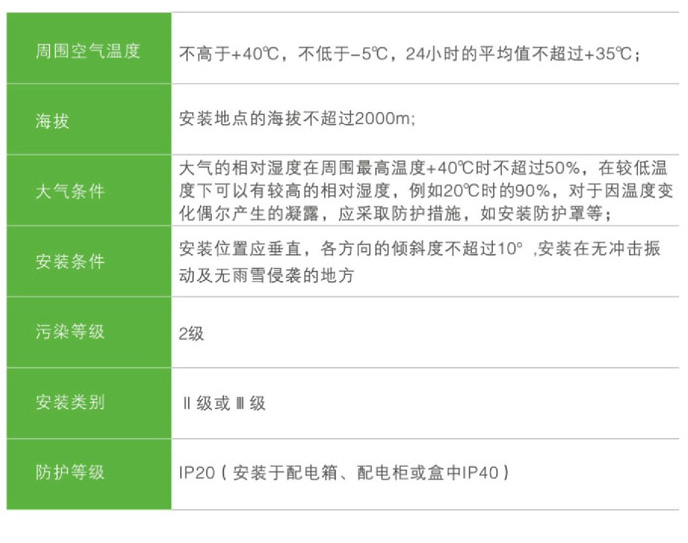

工作條件和安裝條件
主要技術參數

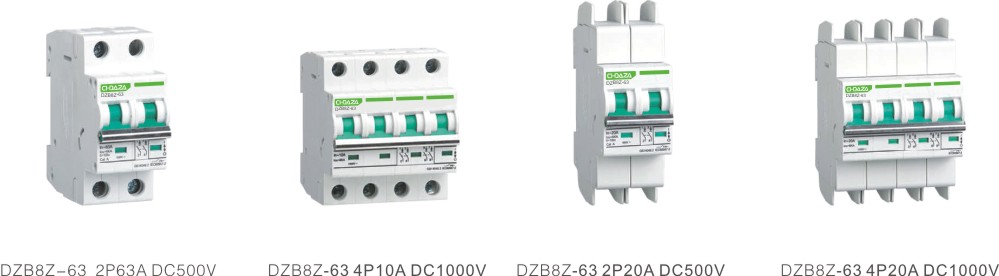

極數：2P、4P；
額定電流In(A):6、10、16、20、25、32、40、50、63；
額定電壓Ue(V):2P(DC550V)、4P（DC1000V）；
額定運行短路分?jǐn)嗄芰cs:10000A;
額定極限短路公斷能力Icu:10000A;
使用類別Cat:A;

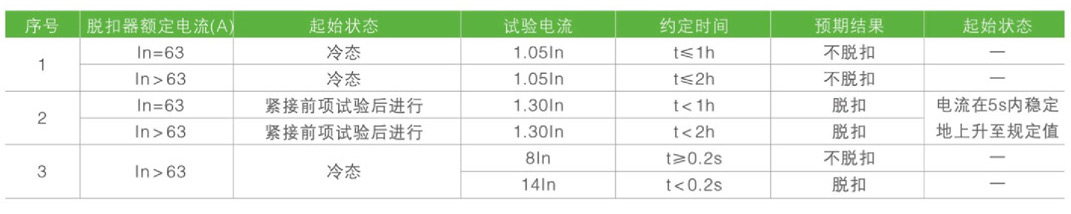

過電流脫扣特性見下表
結構及工作原理
該斷路器外形美觀、體積小、重量輕、脫扣迅速、導軌安裝，殼體和部件采用高阻燃及耐沖擊塑料性有優良可靠。斷路器由外殼、手柄、操作機構、觸頭系統、熱脫扣器、磁脫扣器和滅弧罩組成，斷路器接通電流，雙金屬片發熱變形，當電流過載達到一定程度時，雙金屬片的過度變形推動脫扣器動作，當脫扣器通過短路大電流時，電磁系統立即推動脫扣器動作，從而起到保護用電設備的作用。

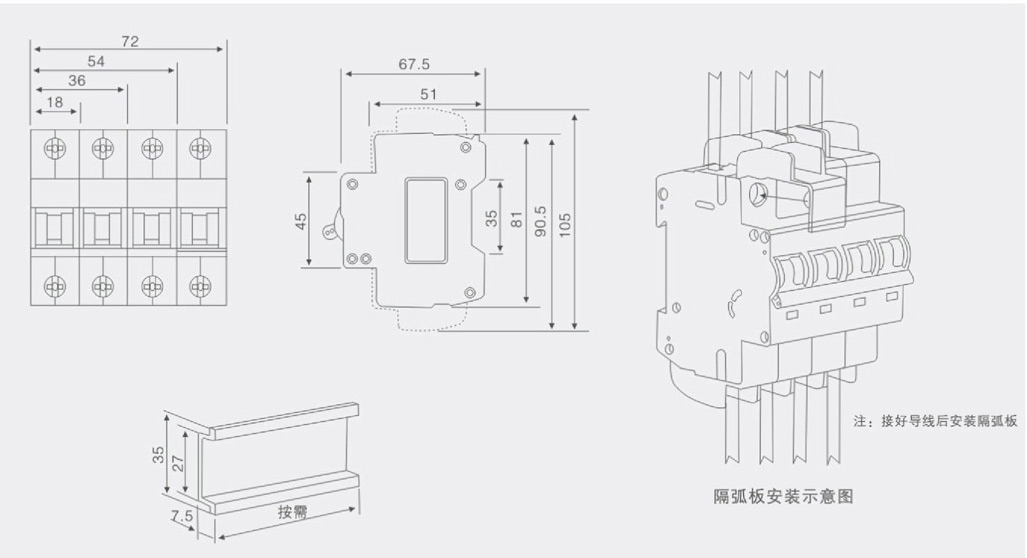

外形及安裝尺寸
