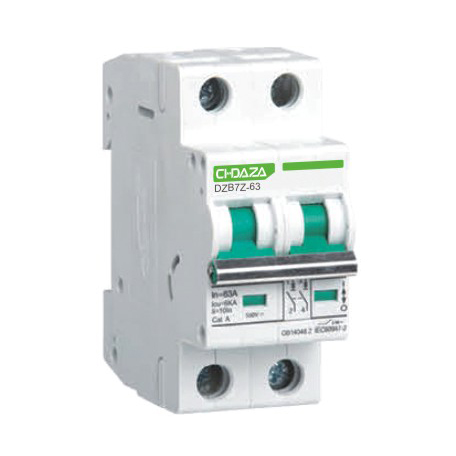

DZB7Z-63直流斷路器
DZB7Z-63系列斷路器是一種具有過載與短路保護的直流型斷路器，二極電壓DC440V，DC550，DC800V及以下，四極電壓DC1000V，DC1200V及以下的直流電系統的過載短路保護，廣泛用于直流屏、直流水泵、直流配電柜、直流匯流箱、光伏、風能電站的配電箱系統，通信配電箱保護系統亦可在正常情況下作線路的不頻繁通斷轉換之用。
產品符合：GB14048.2、IEC60947-2標準。

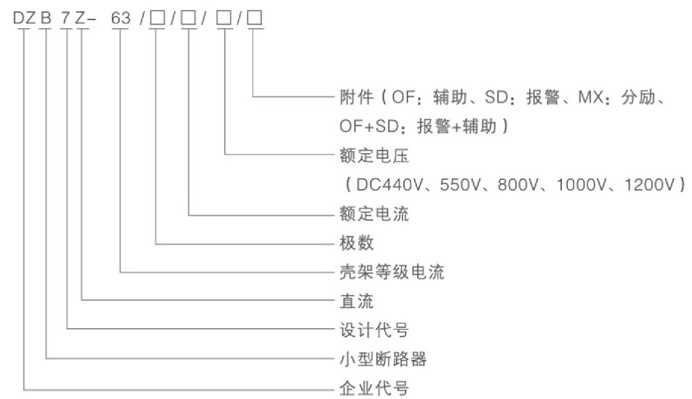

型號及含義

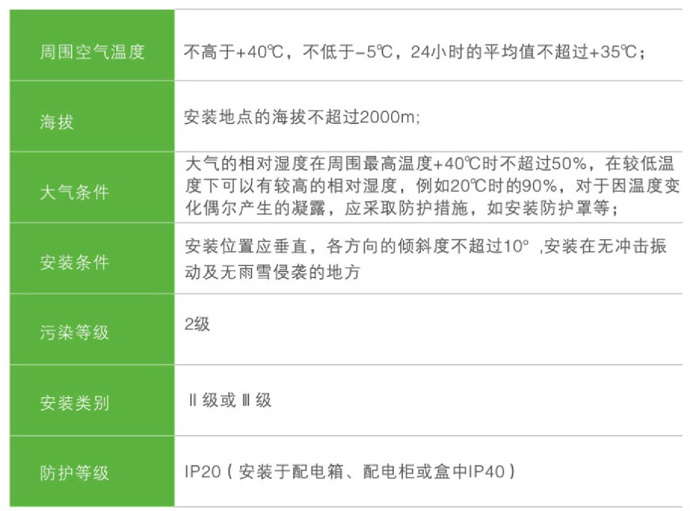

工作條件和安裝條件
主要技術參數
極數：2P、4P；
額定電流In(A):6、10、16、20、25、32、40、50、63；
額定電壓Ue(V):2P(DC440V、DC550V、DC800V)、4P（DC800V、DC1000V、DC1200V）；
額定運行短路分斷能力Ics:6000A;
額定極限短路公斷能力Icu:6000A;
使用類別Cat:A;

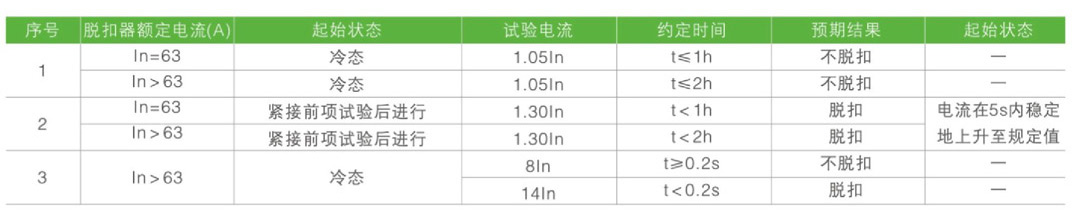

過電流脫扣特性見下表
結構及工作原理
該斷路器外形美觀、體積小、重量輕、脫扣迅速、導軌安裝，殼體和部件采用高阻燃及耐沖擊塑料性能優良可靠。
斷路器由外殼、手柄、操作機構、觸頭系統、熱脫扣器、磁脫扣器和滅弧罩組成，斷路器接通電流，雙金屬片發熱變形，當電流過載達到一定程度時，雙金屬片的彎曲推動脫扣器動作，當脫扣器通過短路大電流時，電磁系統立即推動脫扣器動作，從而起到保護用電設備的作用。

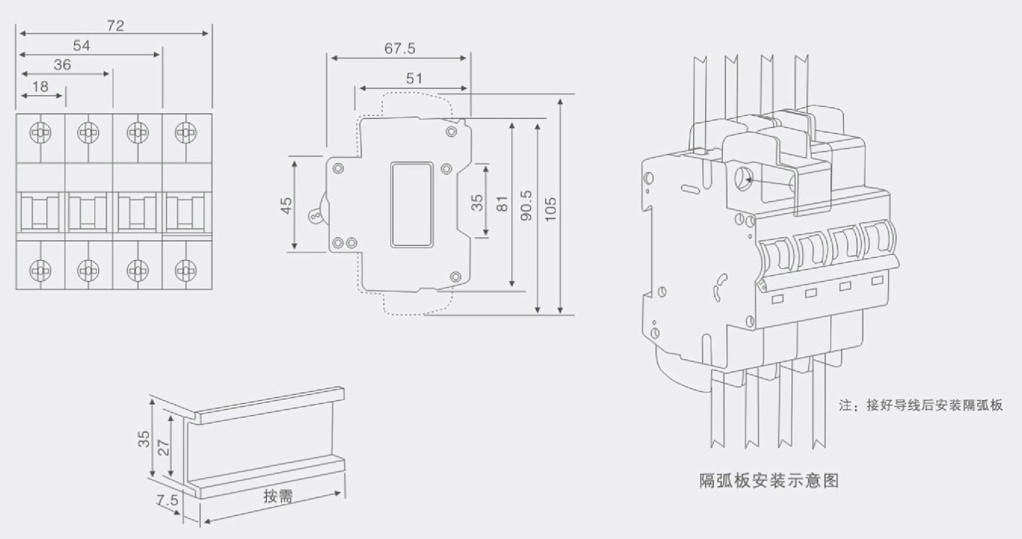

外形及安裝尺寸
