正常工作條件和安裝條件

環境溫度：-25℃~+60℃；極限環境可達-40℃~+70℃；

海拔高度：安裝地點的海拔不超過2000m;

安裝類別：Ⅱ、Ⅲ級；

安裝方式：采用TH35-7.5型鋼安裝軌安裝。

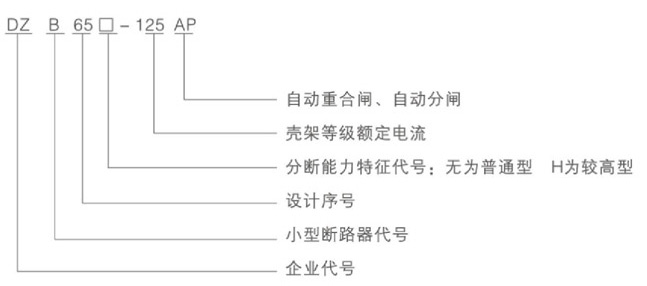

型號及含義

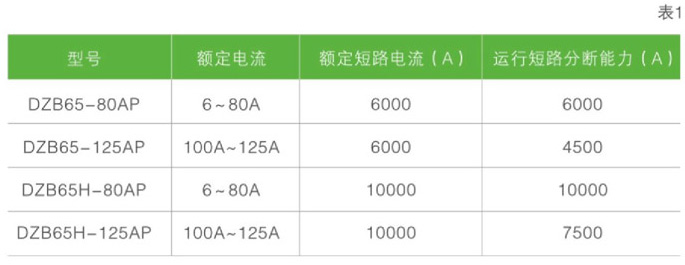

主要技術參數

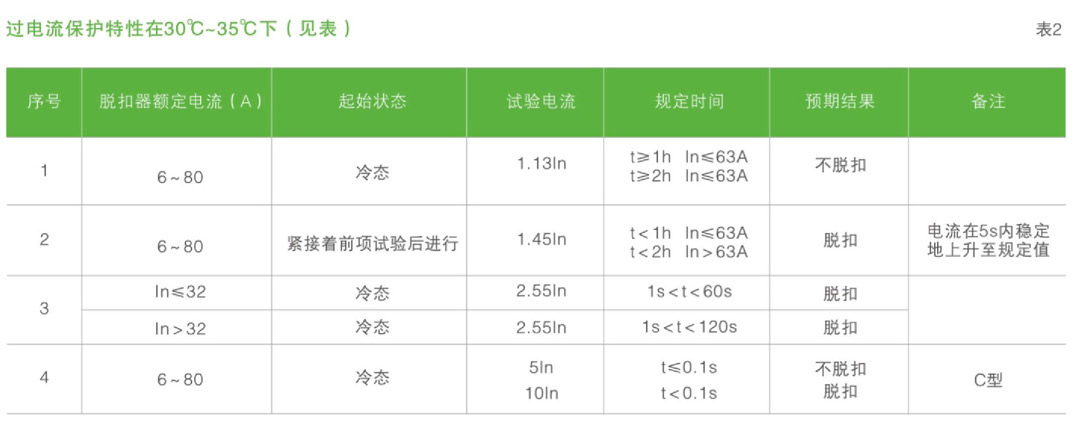

過電流保護特性在30℃~35℃下（見表）

連接外部信號控制線

·截面積0.3mm² ，長度30cm(其他長度可特殊生產)帶有壓接好的接線端子。

機械電氣壽命

·電氣壽命：4000次，COSф= 0.85～0.9；

·機械壽命：20000次。

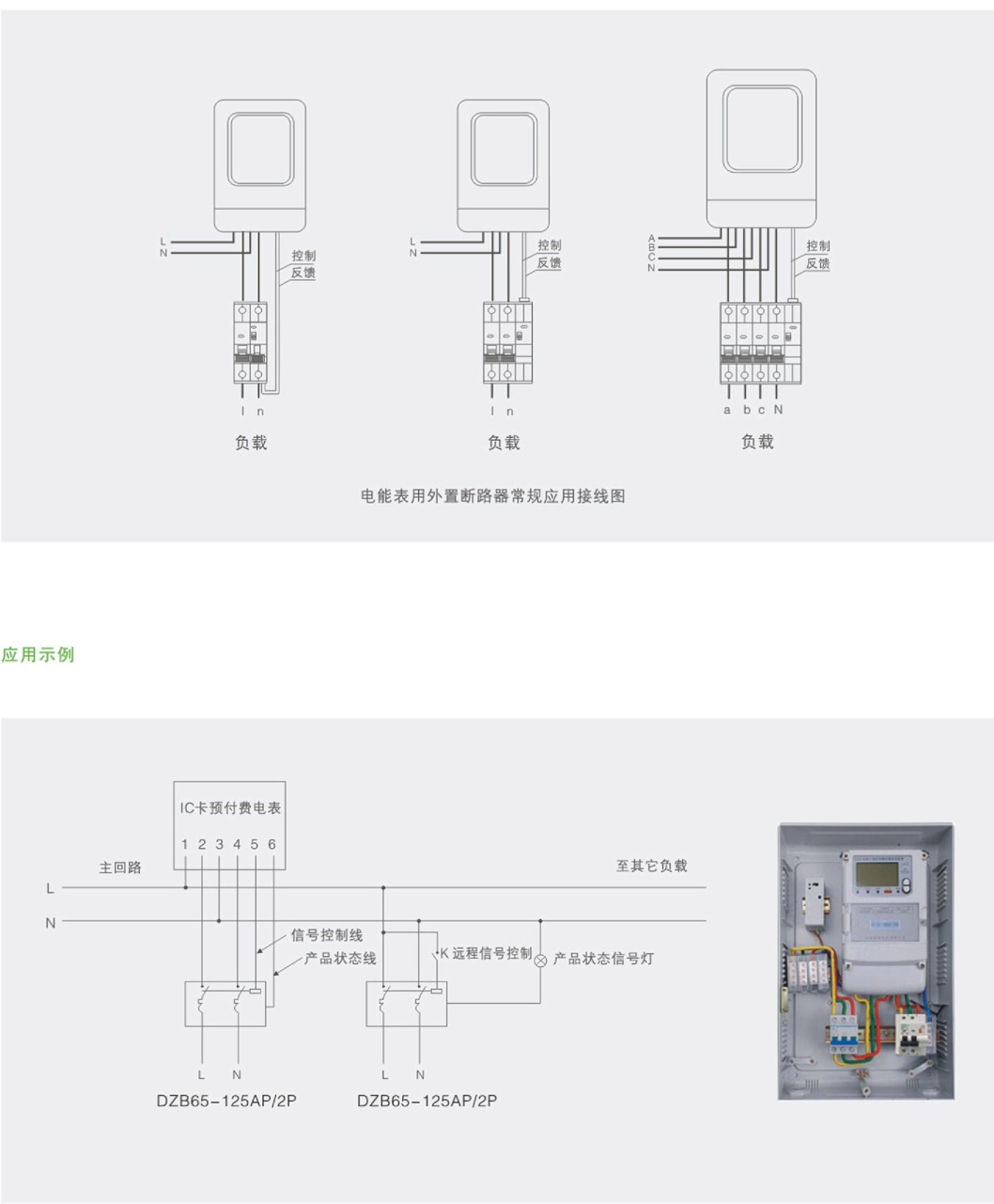

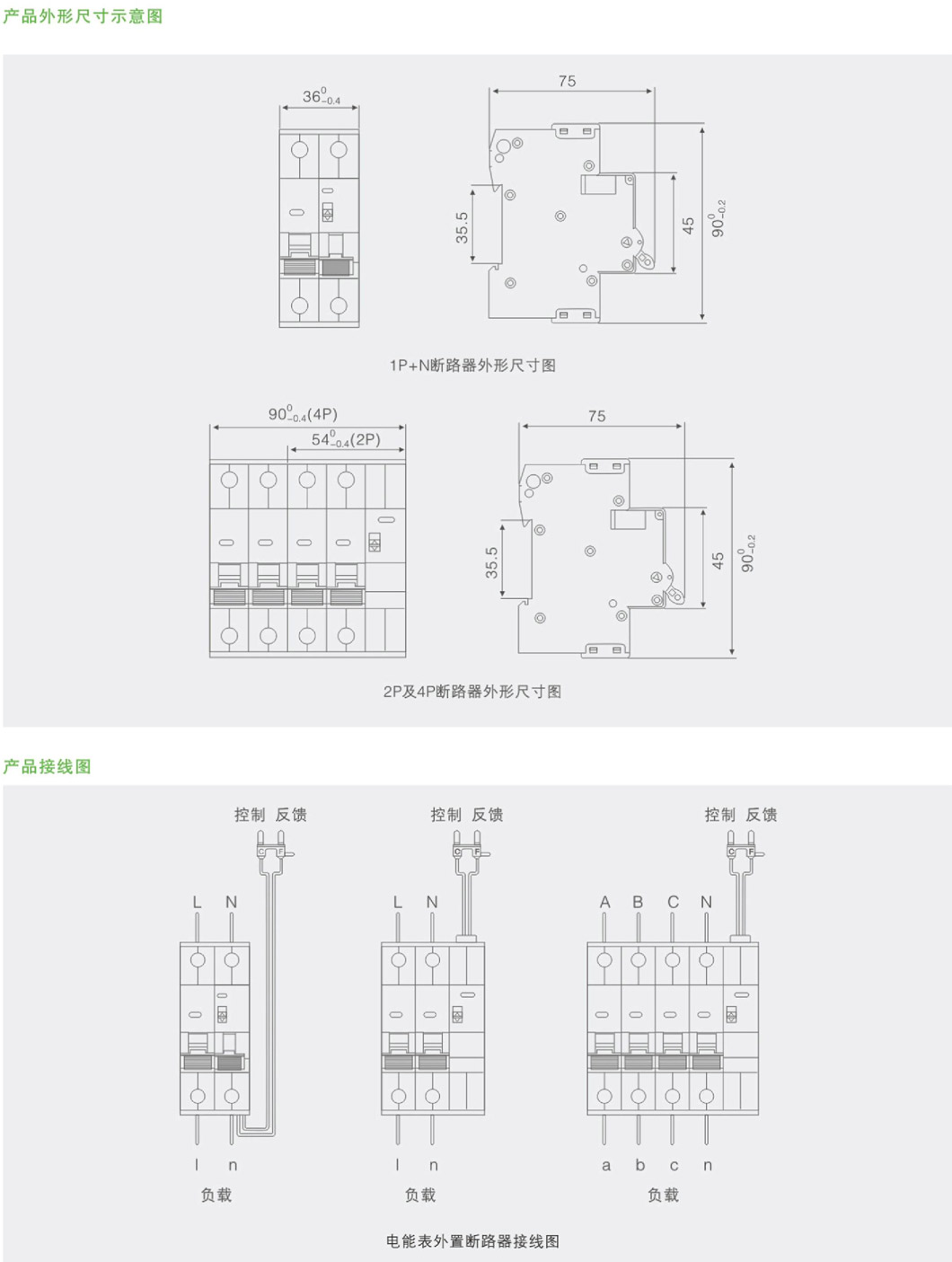

接線

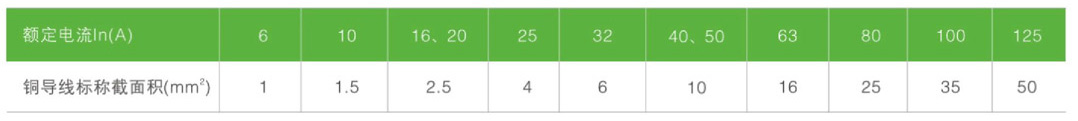

·適用35mm以下導線連接(見表4)，接線方法用螺釘壓緊接線，扭矩為3·Nm。

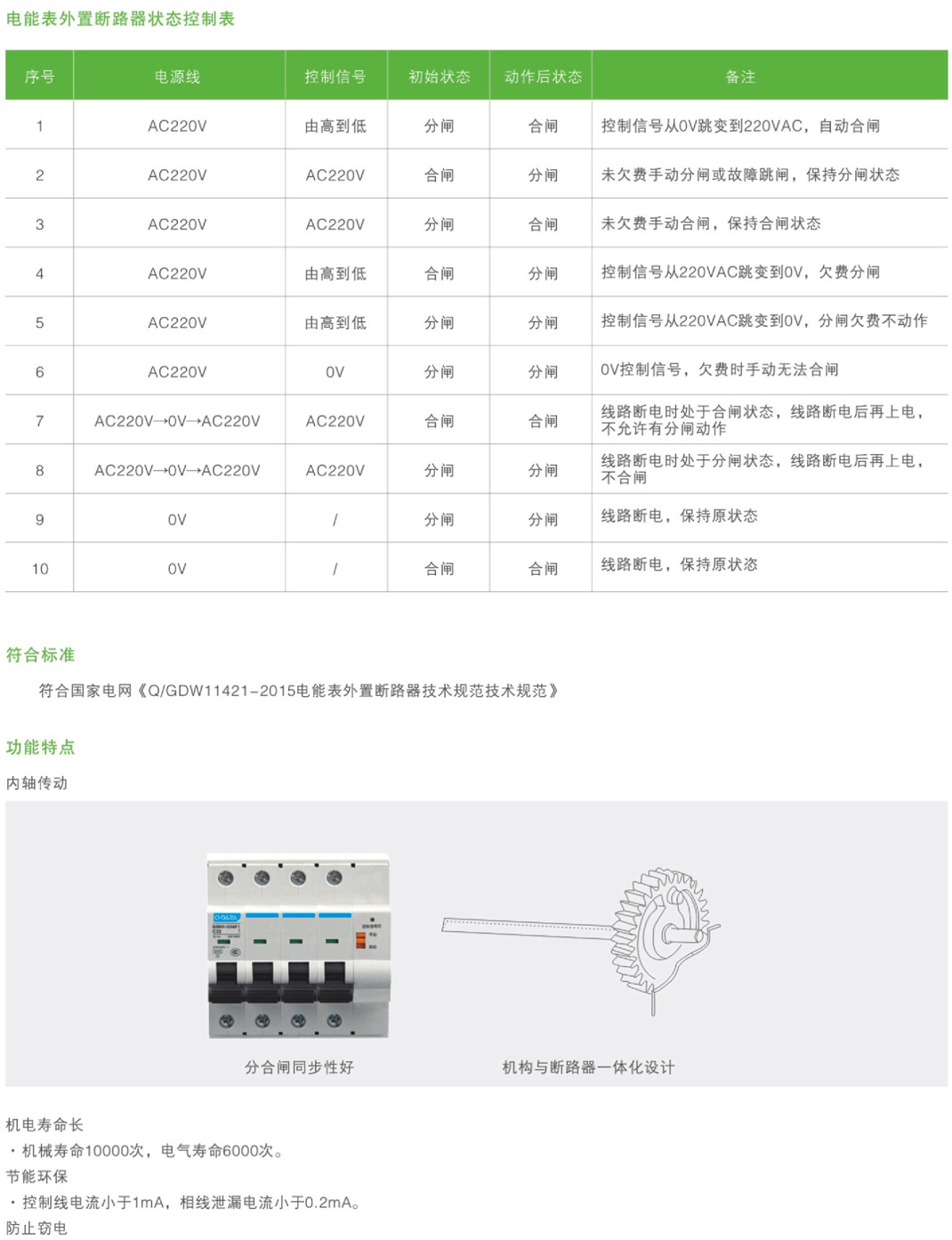

主要創新特點

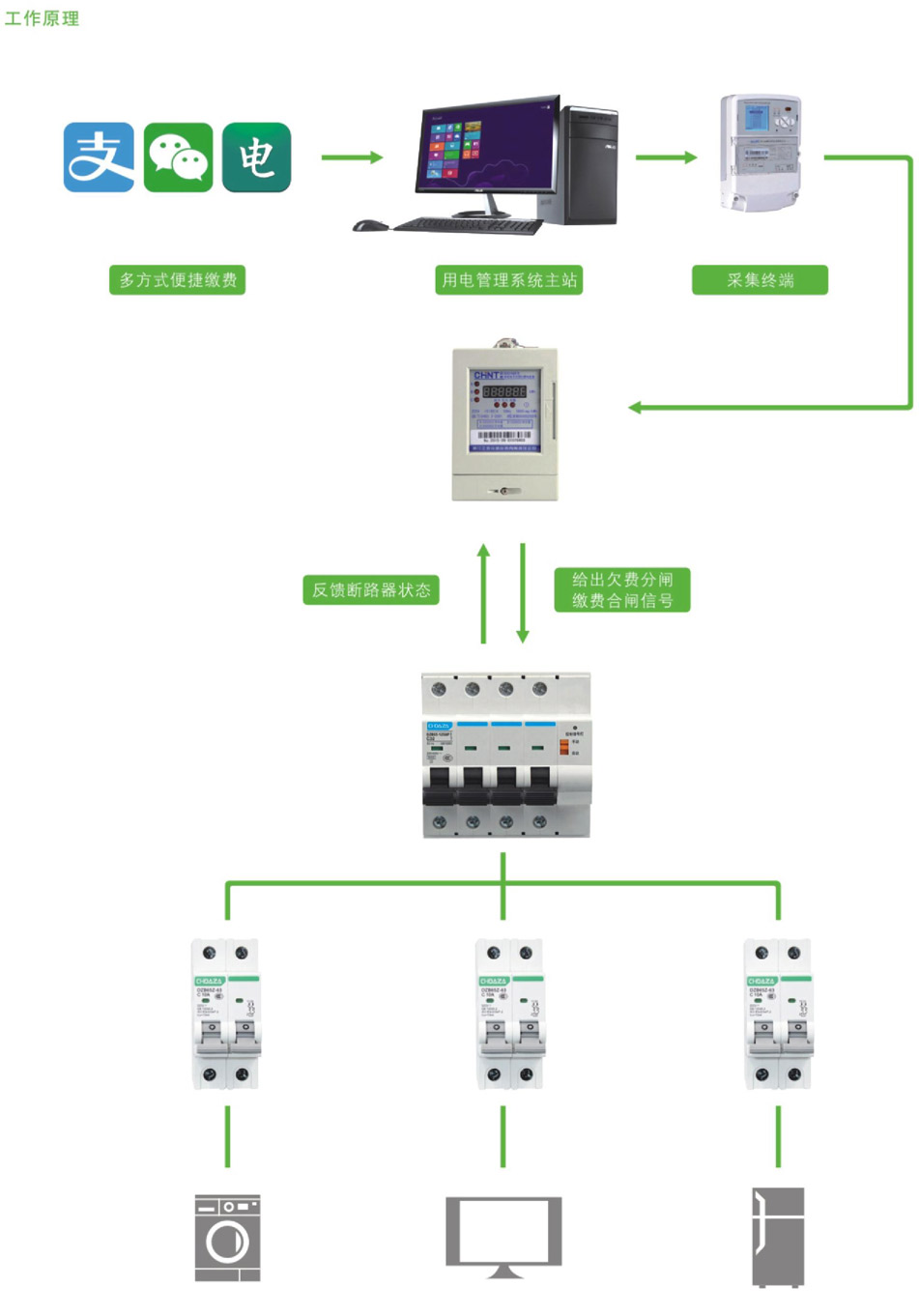

常規的單相、三相費控智能電能表大量采用了外置斷路器來控制通斷，但目前這種外置斷路器存在一些弊端。由于外置斷路器的電源接在電能表后端，斷路器本身也會作為負載的一部分，其功率消耗也會納入電能計量。如果所設計的外置斷路器驅動模塊功率消耗過大，會出現電能表空載條件時電能累計，影響電能計量，這會產生大量的用電糾紛。本公司研發的驅動模塊在外置斷路器自動合閘后關斷驅動模塊電源，功耗為零，當電能表發出欠費信號時驅動模塊自動開啟電源外置斷路器分閘，分閘后驅動模塊在等待下次合閘，合閘后又自動關斷驅動模塊電源。

待機功耗：控制線電流小于1mA，相線泄漏電流小于0.2mA。三相四線的封閉式三相取電，三相反饋，只要任意一相有電狀態下即可確保工作正常，保證反饋可靠；EMC差模共?？蛇_4KV。
